Системи РЕБ (радіоелектронної боротьби) призначені для виявлення, глушіння, дезорієнтації та перехоплення управління ворожими безпілотниками та засобами зв’язку.

🛡 Класифікація та призначення систем РЕБ:

На фронті використовуються різні системи радіоелектронної боротьби (РЕБ), які класифікуються за дальністю дії та призначенням.

📶 Класифікація за дальністю дії:

• Тактичні системи: до 400 м — захист локальних ділянок (позиції, техніка, опорні пункти).
• Оперативно-тактичні системи: до 40 км — прикриття фронту та робота в тилу противника.
• Стратегічні системи: понад 100 км — для протидії літакам, кораблям тощо ще до перетину кордону.

📍 Додаткові типи РЕБ:

• Системи ближньої дії: до 500 м — для захисту окопів, бліндажів, окремих об’єктів.

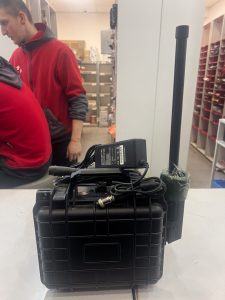

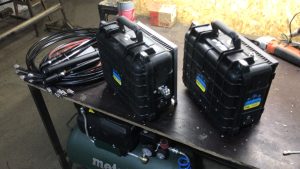

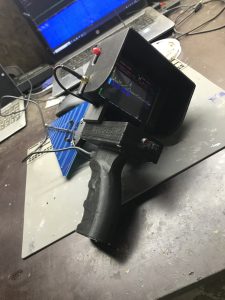

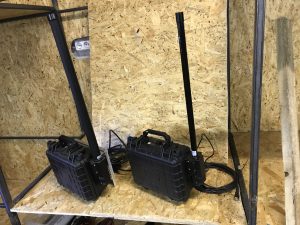

• Портативні системи: компактні, для особистого захисту від БПЛА та інших загроз.
• Стаціонарні системи: потужні комплекси для великої площі, з фіксованою установкою.

🎯 Призначення РЕБ-систем:

• 📡 Порушення радіозв’язку противника
• 🛸 Придушення каналів управління дронами (включно з FPV)
• 📶 Створення перешкод для радарів, GPS та навігації
• 💥 Захист від боєприпасів із радіопідривниками
• 🕵️ Радіоелектронна розвідка (РЕР) — виявлення і аналіз сигналів противника
• 📴 Порушення систем управління та зв’язку
• 🎭 Імітація сигналів для дезорієнтації ворожих систем

Українські розробники активно впроваджують інтелектуальні функції в новітні системи РЕБ — з автоматичним виявленням, аналізом сигналів і адаптивною протидією сучасним загрозам.

📡 Антени та схеми:

Антени — це основні елементи будь-якої системи радіоелектронної боротьби (РЕБ), що визначають ефективність розповсюдження радіосигналів та придушення ворожих каналів управління. Різні типи антен мають свої особливості, переваги і області застосування.

Купольні антени — це антени з круговою поляризацією, які забезпечують рівномірне покриття у всіх напрямках, що

робить їх ідеальними для використання у мобільних комплексах РЕБ, встановлених на автомобілях, броньованих машинах чи в оборонних позиціях. Купольна антена формує своєрідний “купол” електромагнітного випромінювання, що дає змогу блокувати дрони незалежно від їхнього положення у просторі. Саме тому такі антени часто використовують у рюкзакових системах для піхоти.

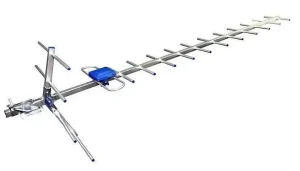

Спрямовані антени сфокусовані на вузьку ділянку простору, що дозволяє значно збільшити дальність та потужність перешкод у конкретному напрямку. Вони застосовуються в стаціонарних комплексах, коли потрібно “цілитися” в конкретний сектор, наприклад, при охороні стратегічних об’єктів або при боротьбі з повітряними цілями на великій відстані. Основний недолік — необхідність точного наведення антени.

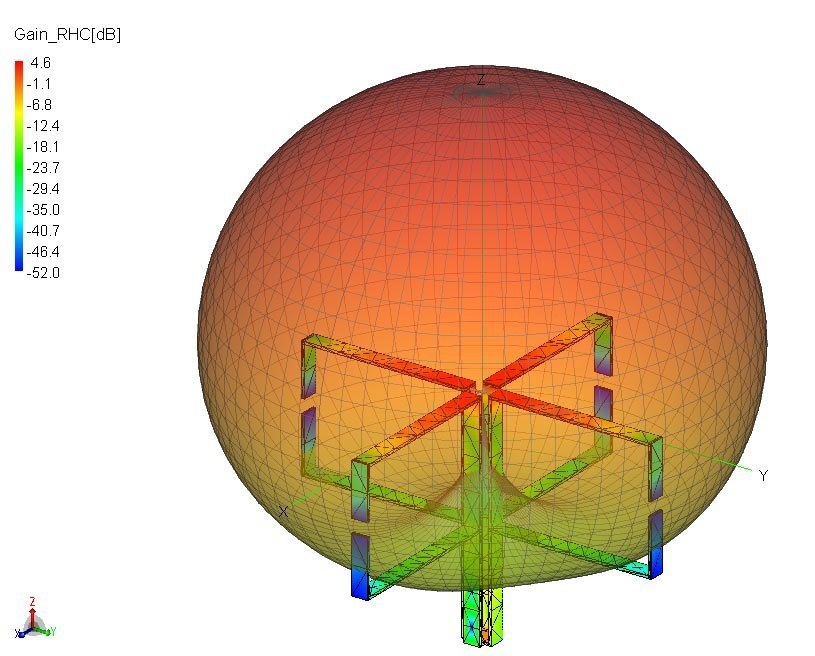

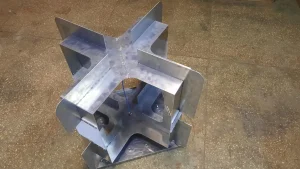

Квадрифілярні антени — це сучасний тип антен, які мають унікальну конструкцію для забезпечення кругової поляризації з покращеною стабільністю сигналу. Вони особливо ефективні в умовах високої радіочастотної зайнятості та складних електромагнітних середовищ. Завдяки своїй конструкції квадрифілярні антени використовуються в системах, які охоплюють широкий частотний діапазон, від 300 МГц до 5850 МГц, що відповідає потребам багатьох сучасних РЕБ-комплексів.

Вибір антени визначається специфікою завдання та тактикою застосування. Для захисту автомобілів від дронів оптимально підходять купольні або квадрифілярні антени, які дозволяють швидко реагувати на загрозу з будь-якого напрямку. Для захисту окопних позицій чи важливих об’єктів рекомендується використовувати спрямовані антени для підвищення дальності та ефективності.

Компанія Поліський РЕБ має власне виробництво антен різних типів. Кожна антена проходить суворий контроль якості, має оптимальні технічні характеристики і відповідає стандартам безпеки.

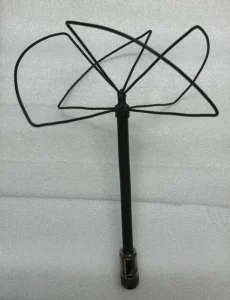

• Omni-антена: SMA, 3–5 dBi, сектор 360° — для кругового захисту
• Панельна антена: 7–10 dBi, сектор до 90° — для локалізованого глушіння
• Параболічна антена: 18–24 dBi, фокусований промінь — для далекобійного точкового впливу
• Квадрофілярна (QFH): кругова поляризація, широкий частотний діапазон — для багатоцільових РЕБ

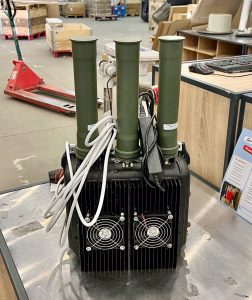

📋 Узагальнені технічні характеристики приладів РЕБ  проєкту Поліський РЕБ:

• • • Діапазони частот: 300–2700 МГц, 5730–5880 МГц

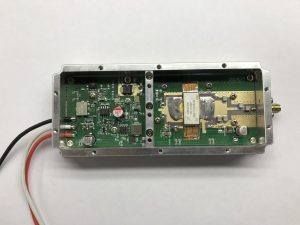

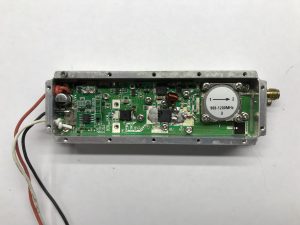

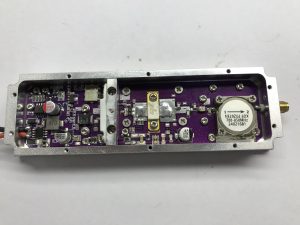

    • Потужність модулів: 49–55 Вт
    • Споживання струму: 4.8–5.5 А на модуль
    • Напруга живлення: 24–28 В
    • Тип генераторів: VCO
    • Методи модуляції: LoRa / цифрова / пилоподібна (залежить від замовлення)

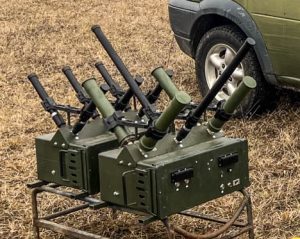

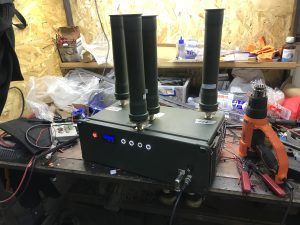

    • Антени: конюшина, квадрофілярна, коленіарна (залежно від діапазону)

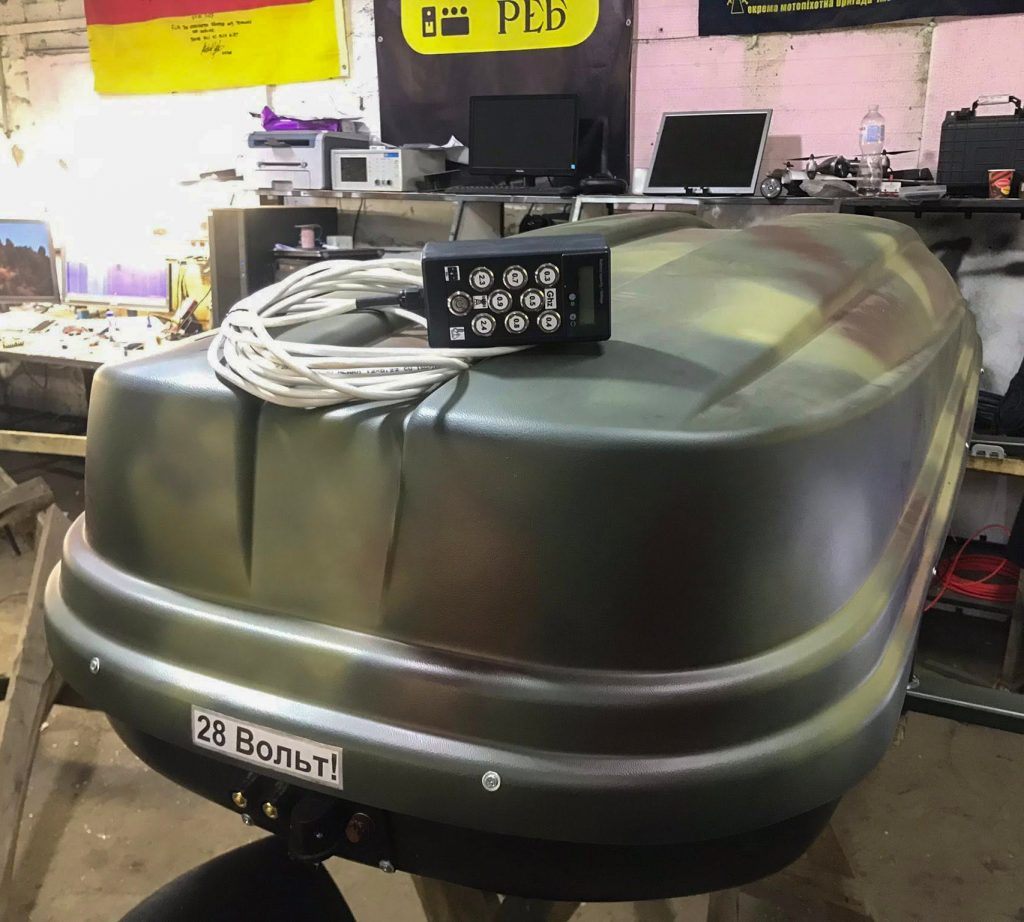

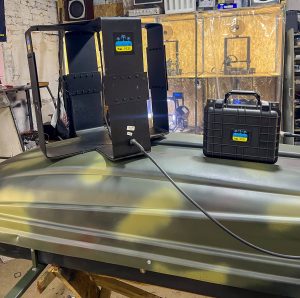

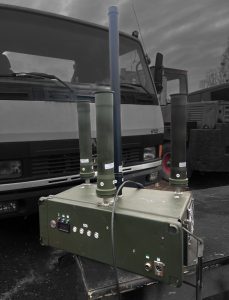

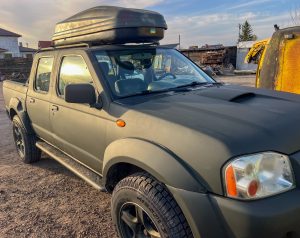

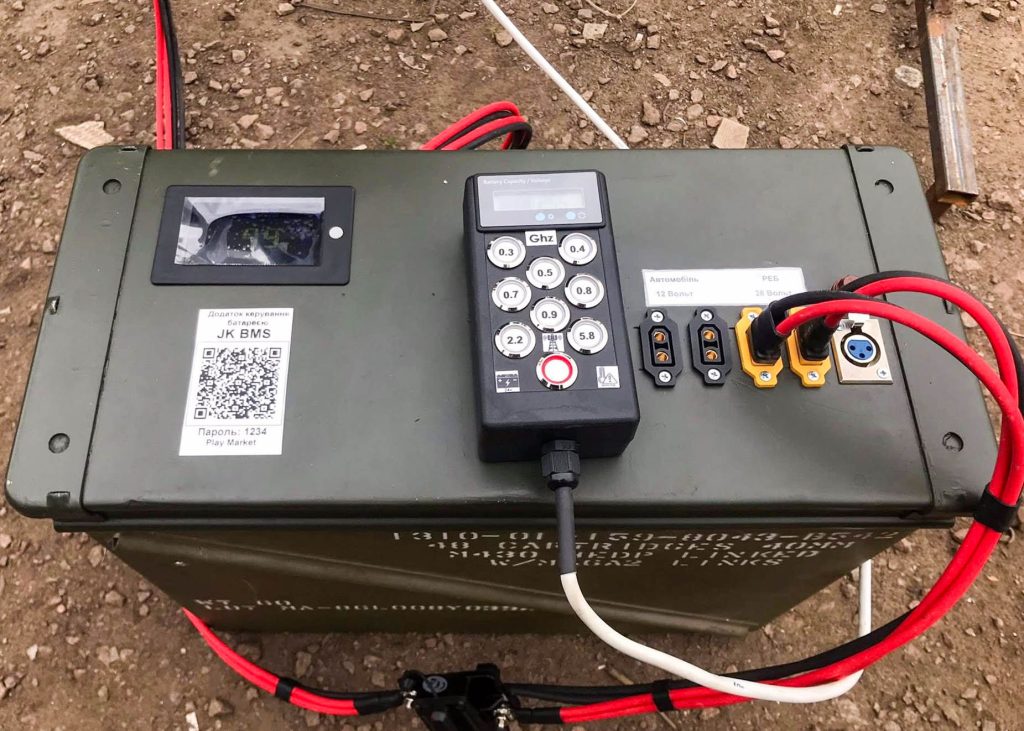

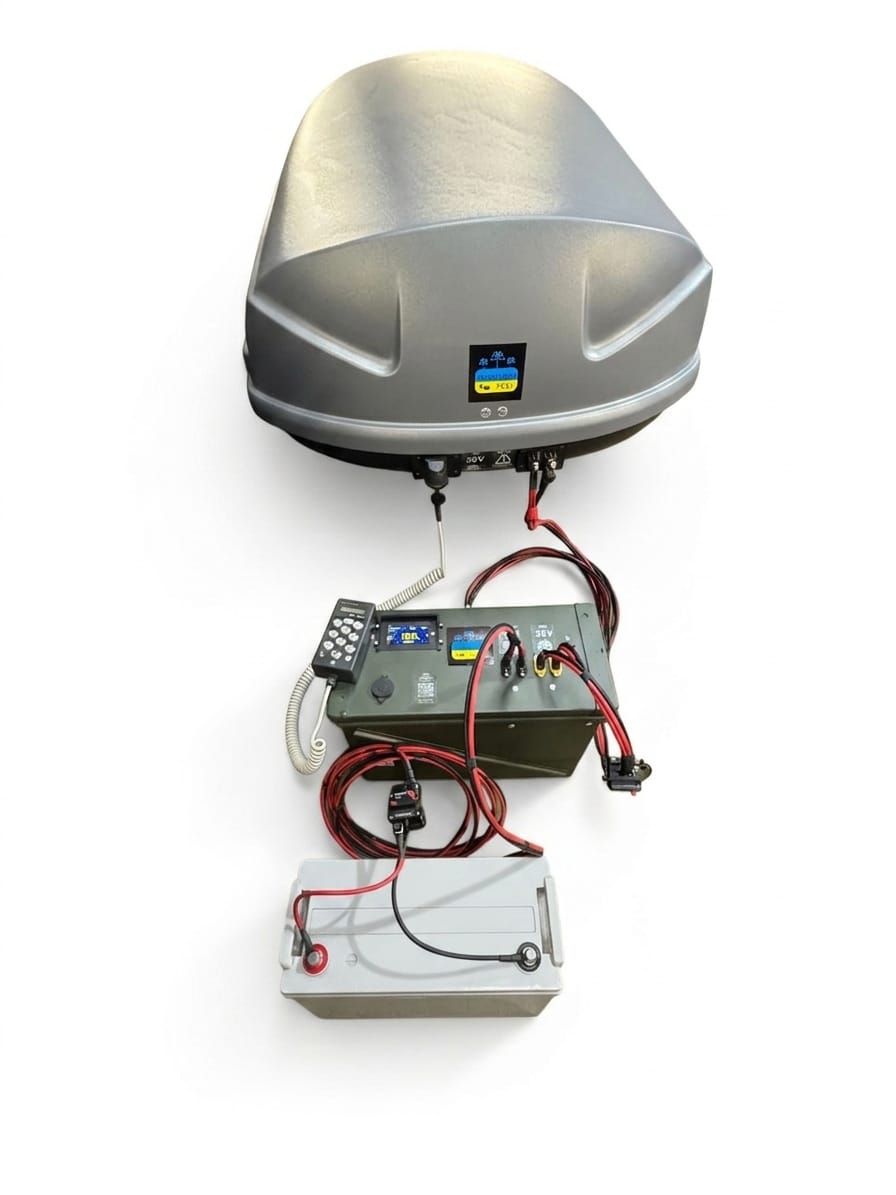

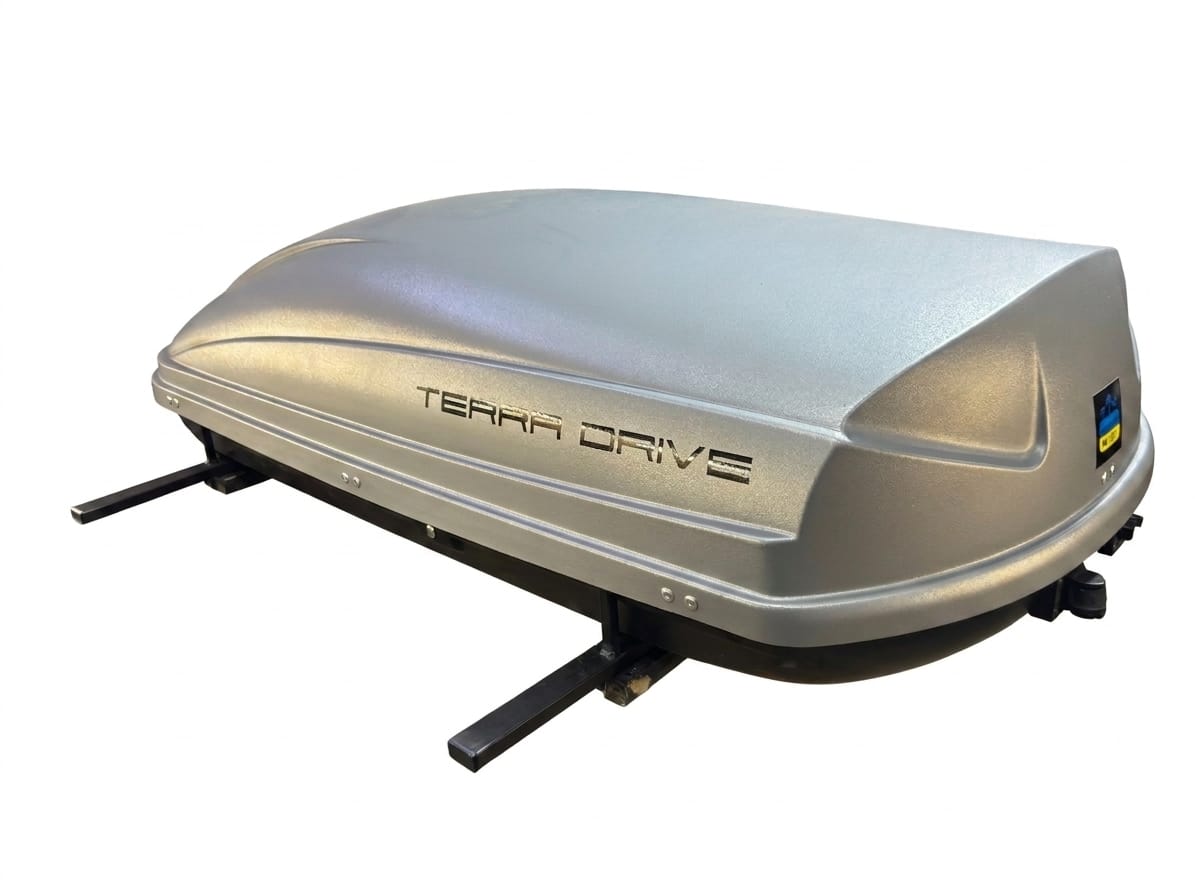

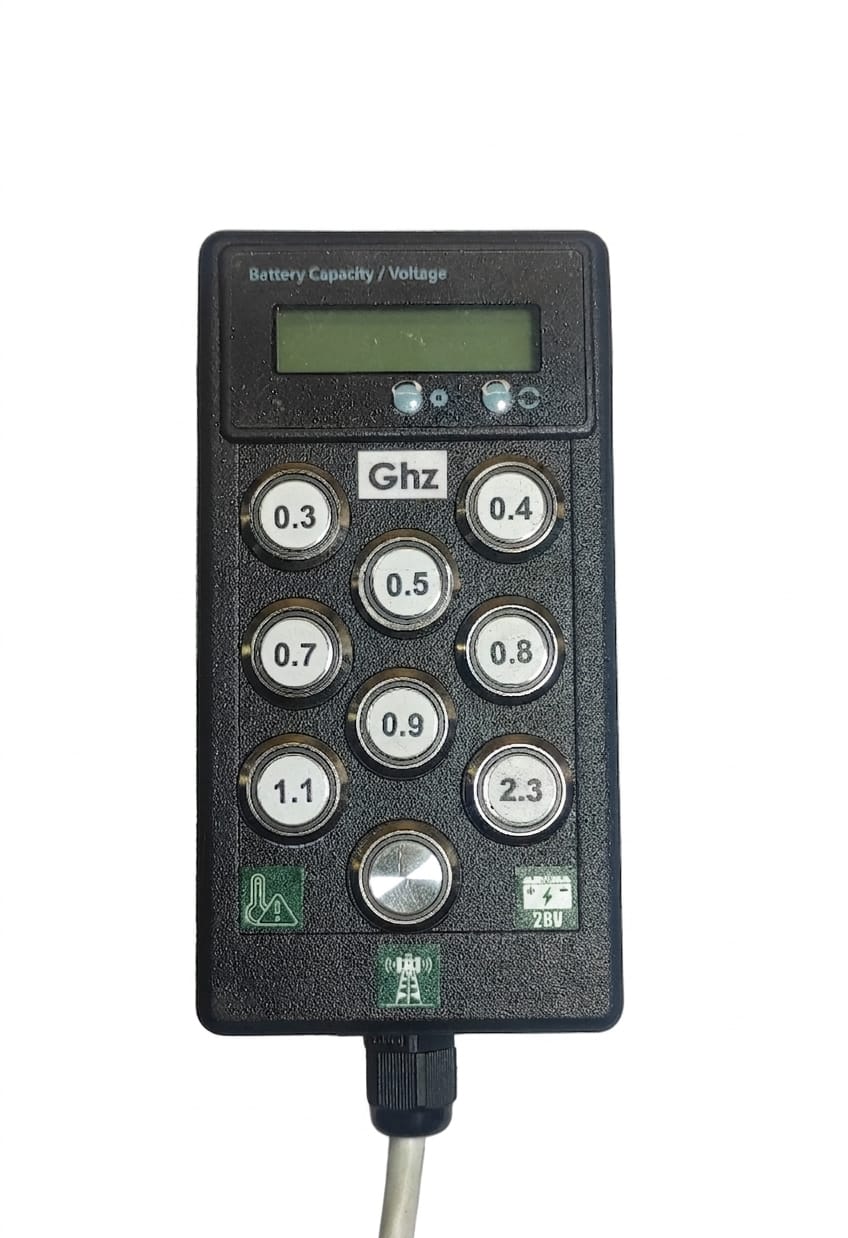

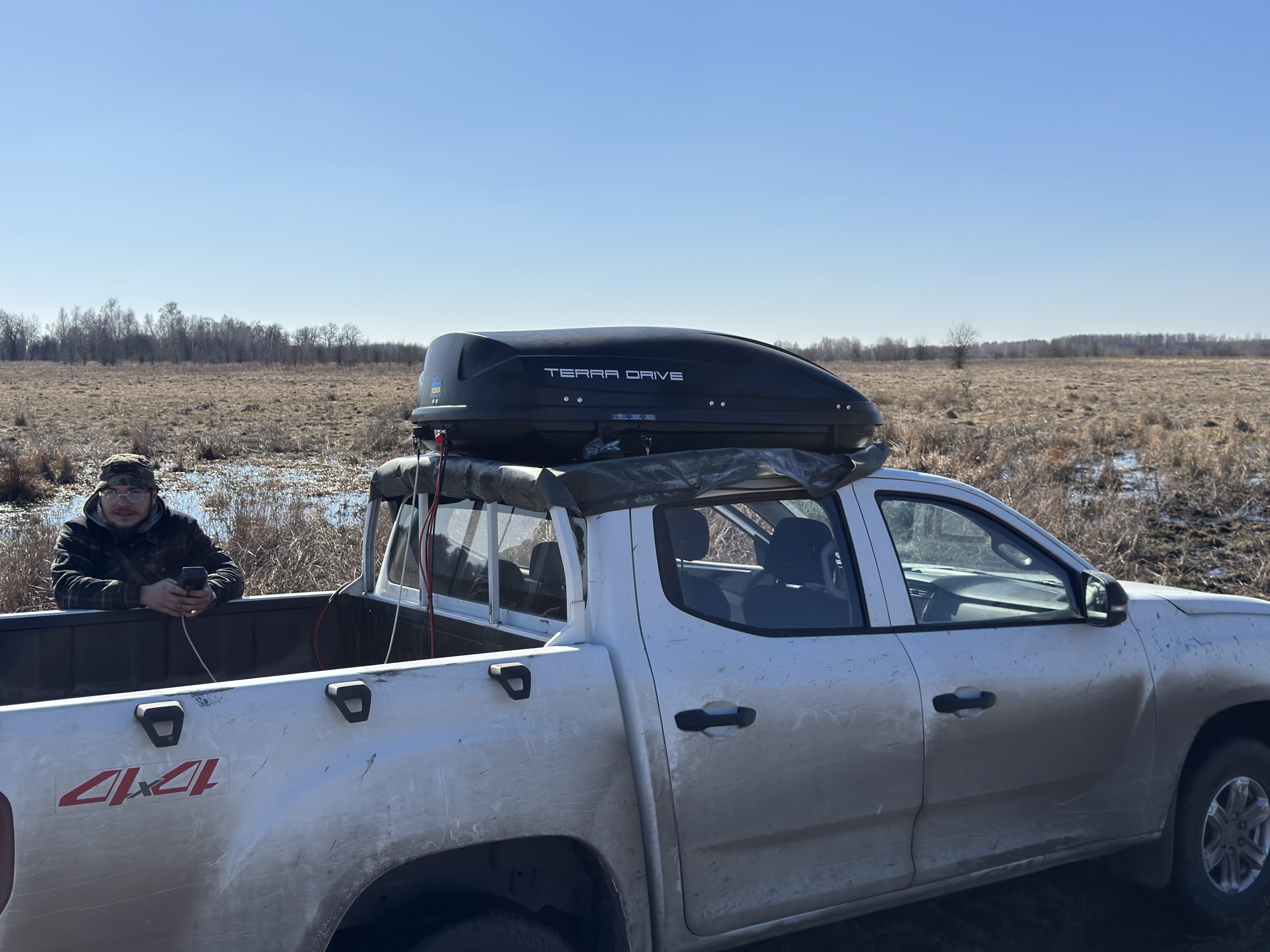

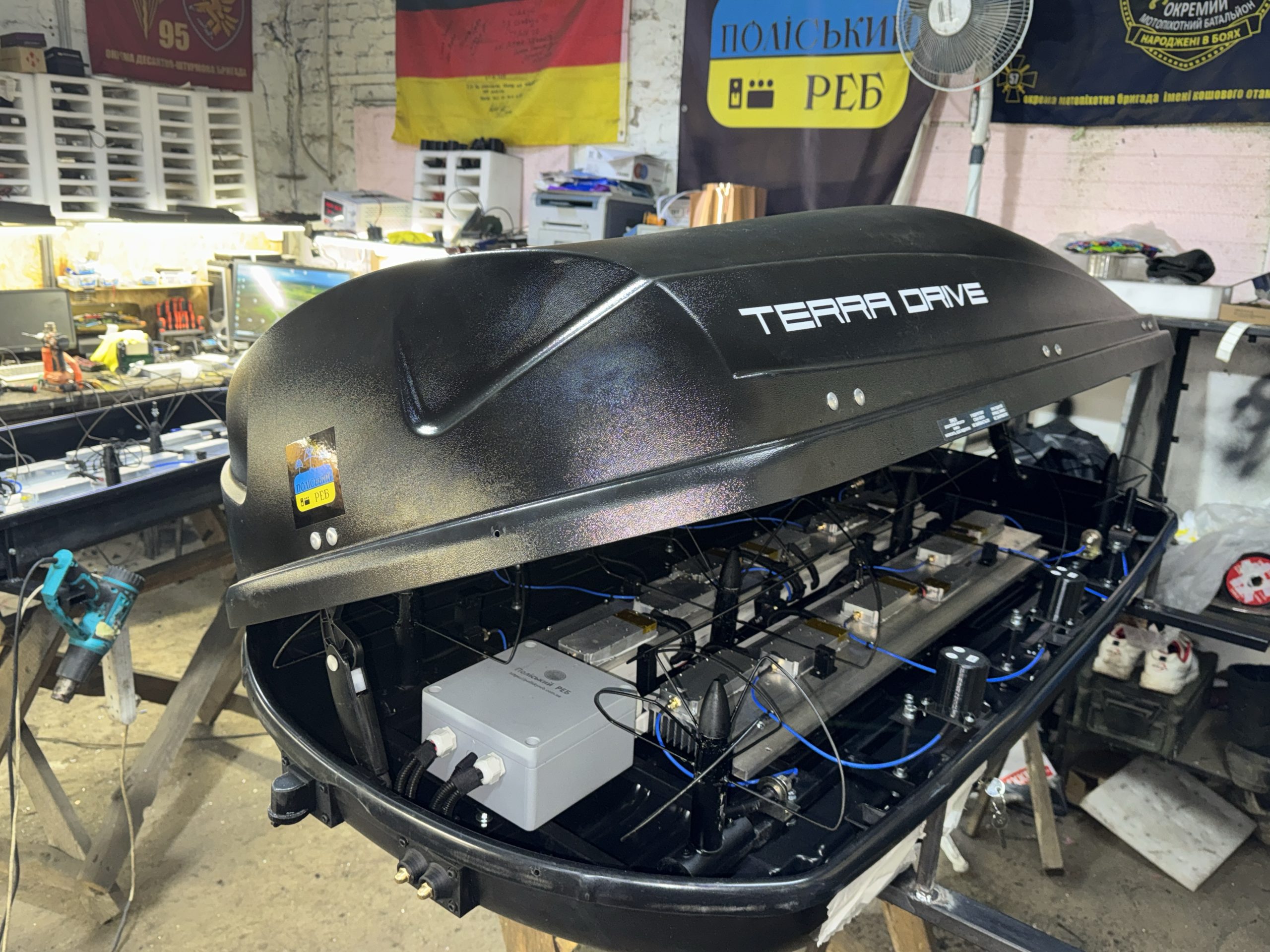

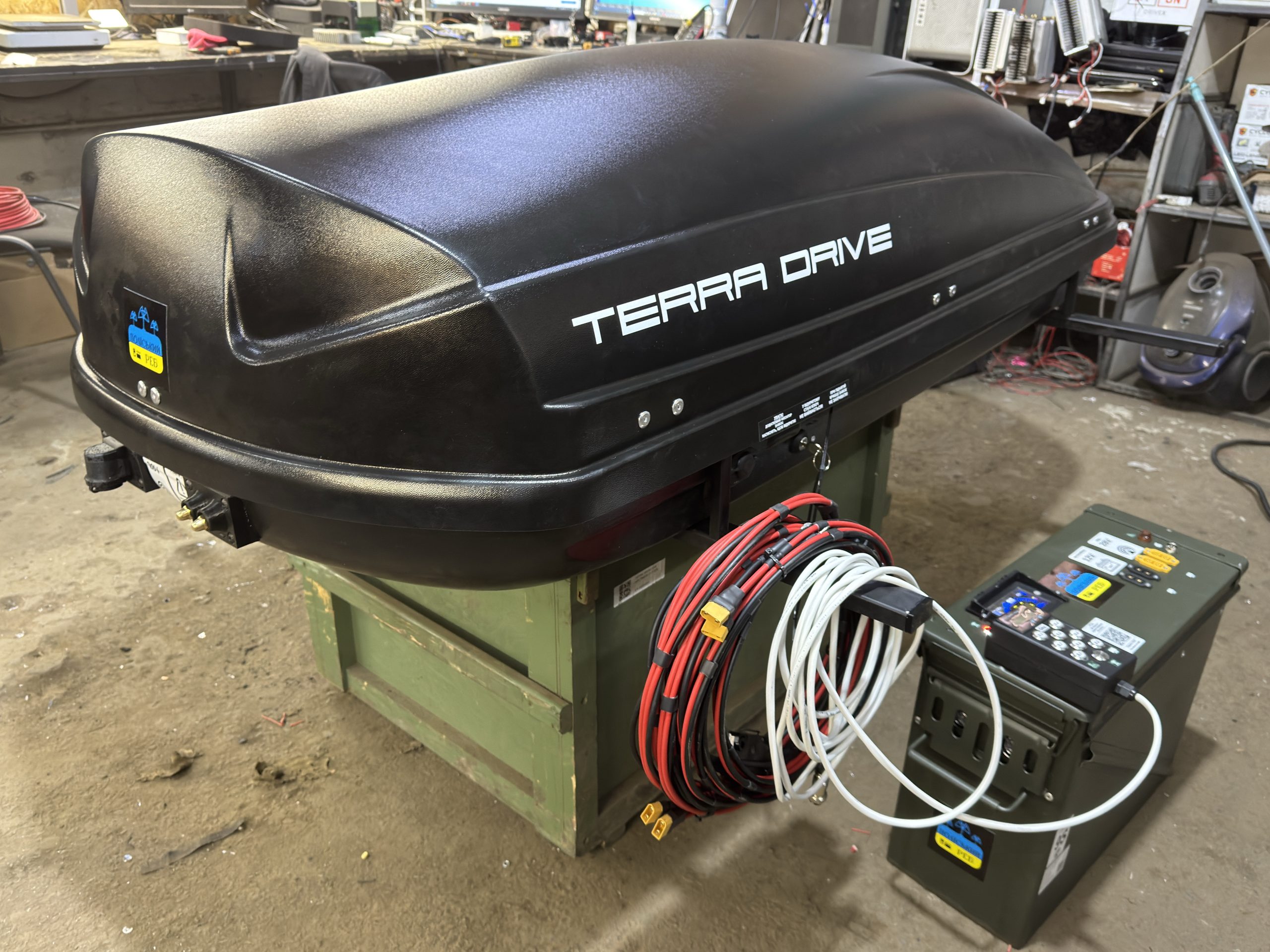

    • Конструкція: рамна амортизуюча, встановлення на авто, захист від води та перегріву, пульт керування, аварійне вмикання, комплект кабелів

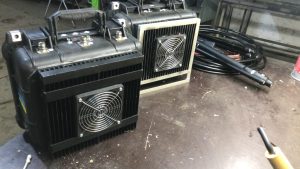

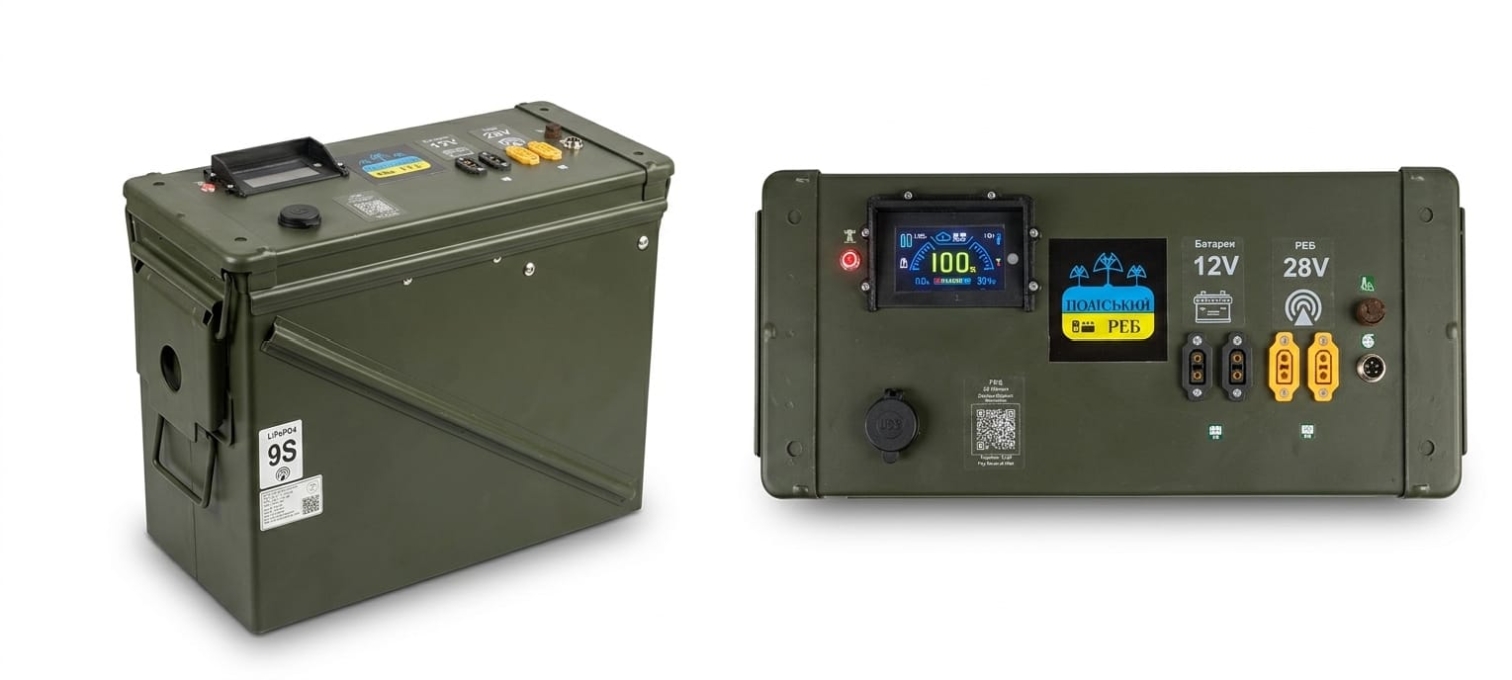

    • Живлення: LiFePo4 батарея 27.5 В, 4100 Вт, 150 А·год, зарядка 220 В / 12 В
    • Батарея: металевий корпус, ЖК-дисплей, охолодження, контроль через Bluetooth
